ما هو الفرق بين شفة خاصة وشفة منتظمة؟

الفرق بين الشفاه الخاصة والشفاه العادية

الشفاه هي مكونات حرجة في أنظمة الأنابيب ، وتسهيل الاتصالات الآمنة وخالية من التسرب بين الأنابيب والصمامات والمضخات وغيرها من المعدات. في حين أن الشفاه العادية (القياسية) تلتزم بمعايير الصناعة القائمة ، يتم تصميم الشفاه الخاصة لمعالجة المتطلبات الفريدة التي لا يمكن للتصميمات القياسية الوفاء بها. تستكشف هذه الورقة الفروق الرئيسية بين الشفاه الخاصة والمنتظمة ، مع التركيز على مبادئ التصميم والتطبيقات والميزات الهيكلية والأطر التنظيمية.

1. التعريف والنطاق

الشفاه العادية

يتم تصنيع الشفاه العادية ، المعروفة أيضًا باسم الشفاه القياسية ، وفقًا للمعايير المعترف بها دوليًا مثل ASME B16.5 أو EN 1092-1 أو GB/T 9112. هذه المعايير تملي الأبعاد الدقيقة ، وتصنيفات الضغط ، ومواصفات المواد لضمان التوافق والسلامة عبر الصناعات. تشمل الأنواع الشائعة شفاه الرقبة لحام ، وشفات الانزلاق ، وشفات اللحام المقبس ، والشفاه الملولبة. تستخدم الشفاه العادية على نطاق واسع في التطبيقات الصناعية العامة حيث يتم تحديد أولويات التقييس.

الشفاه الخاصة

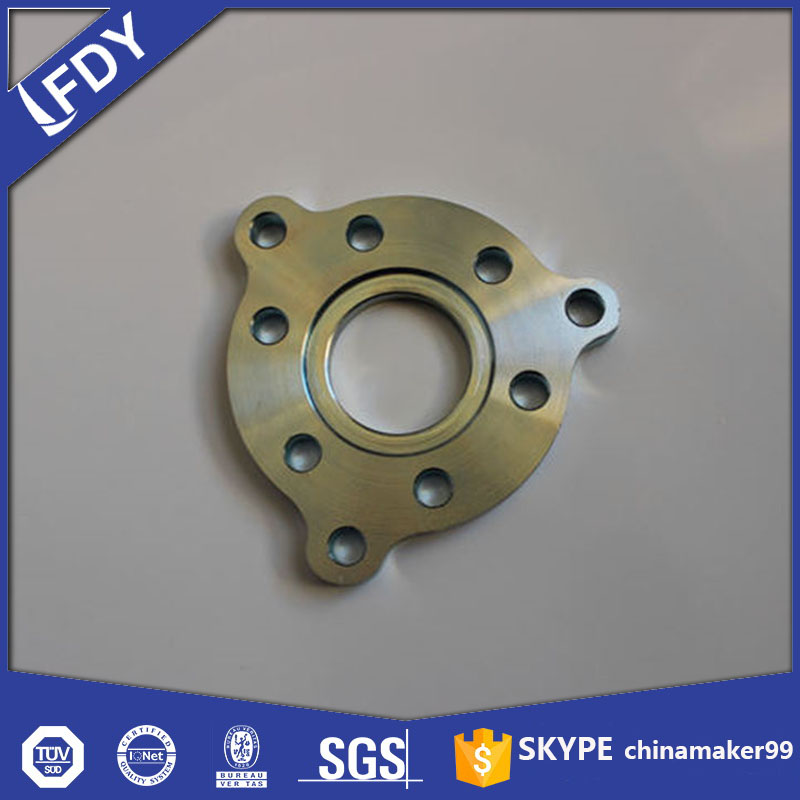

على العكس من ذلك ، تنحرف الشفاه الخاصة عن التصميمات القياسية لتلبية متطلبات تشغيلية أو بيئية محددة. غالبًا ما يتم تصميمها مخصصًا للسيناريوهات المتخصصة ، مثل درجات الحرارة القصوى أو الوسائط المسببة للتآكل أو تكوينات الأنابيب غير القياسية. ومن الأمثلة على ذلك تقليل الشفاه (الفتحة) ، الشفاه والأشجار ، والشفاه مع منافذ المستشعر المتكاملة. قد تكون الشفاه الخاصة أيضًا غير متوافقة مع المعايير التقليدية ، معتمدة بدلاً من ذلك على الحسابات المفصلة أو اللوائح الخاصة بالصناعة.

2. الاختلافات الرئيسية

2.1 أهداف التصميم

يتم تحسين الشفاه العادية للعالمية وقابلية التبادل. يتم توحيد أبعادها وأنماط الترباس وأسطح الختم لضمان تكامل سلس في أنظمة متنوعة. على سبيل المثال ، تم تصميم شفة رقبة لحام قياسية (WNRF) مع مركز مخروطي لتوزيع الإجهاد بالتساوي ، مما يجعله مناسبًا للتطبيقات عالية الضغط.

الشفاه الخاصة، ومع ذلك ، إعطاء الأولوية للوظائف على التقييس. على سبيل المثال ، تقوم شفة تقليل (الشكل 1) بضبط حجم التجويف لاستيعاب أقطار الأنابيب غير المتطابقة ، في حين أن شفة اللسان والأخدود تعزز سلامة الختم في الأنظمة الحرجة. تتضمن بعض الشفاه الخاصة ، مثل تلك المستخدمة في خطوط الأنابيب المبردة ، طبقات العزل الحرارية لتقليل نقل الحرارة.

2.2 سيناريوهات التطبيق

تهيمن الشفاه العادية على الإعدادات الصناعية العامة ، مثل شبكات توزيع المياه وأنظمة HVAC والعمليات الكيميائية منخفضة الخطورة. إنها فعالة من حيث التكلفة ومتاحة بسهولة.

يتم حجز الشفاه الخاصة للبيئات المتخصصة. على سبيل المثال:

تشمل الشفاه الفتحة في أنظمة قياس التدفق صنابير الضغط لقياس الضغط التفاضلي عبر لوحة التقييد.

تُستخدم الشفاه المترتبة على أخاديد الحلقة O في البيئات المسببة للتآكل ، حيث قد تفشل الحشيات التقليدية.

تعتبر الشفاه المرتبطة بالانفجار الإلزامي إلزاميًا في مصافي النفط لتجنب الإشعاع أثناء التثبيت.

2.3 الميزات الهيكلية

الشفاه العادية تلتزم القواعد الهندسية الموحدة. على سبيل المثال ، يحدد ASME B16.5 أن شفة الفئة 150 لها قطر دائرة الترباس المحددة وسمك. تم تصميم أسطح الختم الخاصة بهم - الوجه المسطح (FF) أو الوجه المربى (RF) أو مفصل الحلقة (RJ) - للتوافق مع الحشيات القياسية.

غالبًا ما تتميز الشفاه الخاصة بالهندسة المعدلة. على سبيل المثال ، تتضمن شفة مفصل اللفة مركزًا فضفاضًا يسمح بمحاذاة الدوران ، وتبسيط التثبيت في المساحات الضيقة. في المقابل ، قد تتضمن شفة عمياء تستخدم في المفاعلات النووية مواد حماية الإشعاع. بالإضافة إلى ذلك ، قد تستخدم الشفاه الخاصة مواد غير قياسية مثل التيتانيوم أو Hastelloy لمقاومة التآكل.

2.4 اختيار المواد

الشفاه العادية مصنوعة بشكل شائع من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الحديد الدكتلي ، محاذاة مع درجات المواد القياسية (على سبيل المثال ، ASTM A105 للفولاذ الكربوني).

الشفاه الخاصة قد تتطلب مواد غريبة. على سبيل المثال ، قد تستخدم الشفاه في التطبيقات الخارجية الفولاذ المقاوم للصدأ دوبلكس لتحمل تآكل إجهاد كلوريد. في تصنيع أشباه الموصلات ، تمنع الشفاه الألومنيوم ذات الأسطح المنقوقة تلوث الجسيمات.

2.5 الامتثال التنظيمي

يجب أن تمتثل الشفاه العادية للمعايير الصارمة ، مما يضمن السلامة والتشغيل البيني. على سبيل المثال ، يقوم EN 1092-1 بتصنيفات درجة حرارة الضغط وبروتوكولات اختبار المواد.

الشفاه الخاصة ، في الوقت الذي تشير فيه في بعض الأحيان إلى معايير متطلبات خط الأساس ، غالبًا ما تعتمد على حسابات الهندسة المخصصة. في حالة عدم وجود معيار ، قد تلتزم بالرموز الخاصة بالمشروع أو شهادات الطرف الثالث (على سبيل المثال ، API 6A لمعدات حقول النفط).

3. دراسات الحالة

3.1 تقليل الشفاه

شفة تقليل ، أو شفة مخفض ، تجسد أحجام الأنابيب غير متطابقة. على عكس الشفاه القياسية ذات اللوحات الموحدة ، فإن تقليل الشفاه تتميز بتصميمات داخلية متدبلة أو مدببة للانتقال بين الأقطار. إنها حاسمة في الصناعات العملية حيث قد يكون للمعدات (مثل المضخات والصمامات) اتصالات غير قياسية.

3.2 الشفاه الفتحة

الشفاه الفتحة جزء لا يتجزأ من أنظمة قياس التدفق. أنها تتضمن صنابير الضغط لمراقبة الضغط التفاضلي عبر لوحة الفتحة ، مما يتيح حسابات تدفق دقيقة. هذه الشفاه محمية حسب الطلب لضمان محاذاة دقيقة والحد الأدنى من الاضطراب ، وينحرف عن تصميمات شفة قياسية.

3.3 الشفاه المزورة عالية القوة

في أنظمة نقل الجهد العالي ، يتم استخدام الشفاه المزورة مع رقاب مقوى لتوصيل أبراج الصلب. تم تصميم هذه الشفاه لتحمل الأحمال الديناميكية والظروف الجوية القاسية ، مما يتطلب تحليلًا دقيقًا عناصر محدودة لضمان النزاهة الهيكلية.

4. الخلاصة

يكمن التمييز بين الشفاه الخاصة والمنتظمة في قابليتها للتكيف مع الاحتياجات المحددة مقابل الالتزام بالمعايير الموحدة. تتفوق الشفاه العادية في التطبيقات العامة حيث يكون الاتساق وكفاءة التكلفة أمرًا بالغ الأهمية ، في حين أن الشفاه الخاصة لا غنى عنها في سيناريوهات متخصصة تتطلب التخصيص. يعد فهم هذه الاختلافات أمرًا حيويًا للمهندسين لتحديد نوع الحافة المناسب ، وضمان الأداء الأمثل والسلامة وطول العمر في أنظمة الأنابيب. مع تطور المتطلبات الصناعية ، سيستمر دور الشفاه الخاصة في التوسع ، مدفوعًا بالابتكار والحاجة إلى مواجهة التحديات التشغيلية المعقدة بشكل متزايد.
